Separator hidraulic rotund

Separator hidraulic

Gama de produse alcatuita din separator hidraulic mic si separator hidraulic compact, cu profil rectangular sau cu profil rotund. Functia principala, in sisteme de incalzire si de apa racita, este decuplarea hidraulica a circuitului generatorului termic de circuitul consumatorului.

Separator hidraulic cu pofil rotund

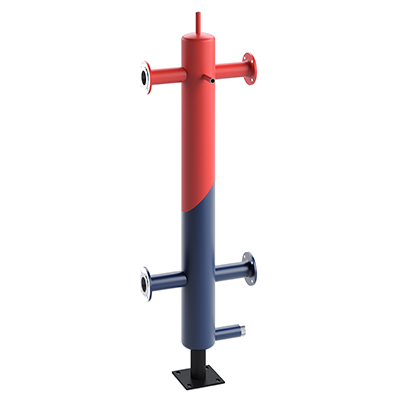

Separator hidraulic constand dintr-o camera cilindrica pe verticala, cu profil rotund, gol la interior, material S235, sudat in partea de sus si de jos. Racordurile pentru consumator si generatorul termic realizate din tuburi de otel sudate, cu flansa PN 6. Duza 2” cu filet pentru indepartarea namolului, stut ½” pentru senzorul de temperatura si de ventilatie; suport picior de sprijin cu gauri pentru fixarea la podea. Recomandat pentru sisteme de apa racita. Permite ameste glicol 25÷50%. Fara izolatie. Este testat la presiune si grunduit din fabrica.

Categorie: Separator hidraulic Sinus Etichetă: Separator hidraulic

Descriere

Separator hidraulic cu pofil rotund

4205738

corp rotund DN 150,
debit volumic max. 12 m³/h,
conexiuni: 4xDN65

4205631

corp rotund DN 200,
debit volumic max. 18 m³/h,
conexiuni: 4xDN80

4205632

corp rotund DN 200,
debit volumic max. 28 m³/h,
conexiuni: 4xDN100

4205633

corp rotund DN 250,
debit volumic max. 40 m³/h,
conexiuni: 4xDN125

4205512

corp rotund DN 300,
debit volumic max. 65 m³/h,
conexiuni: 4xDN150

4207939

corp rotund DN 350,
debit volumic max. 85 m³/h,
conexiuni: 4xDN200

4205739

corp rotund DN 400,
debit volumic max. 125 m³/h,
conexiuni: 4xDN200

4205740

corp rotund DN 500,
debit volumic max. 215 m³/h,
conexiuni: 4xDN250

4207411

corp rotund DN 500,
debit volumic max. 215 m³/h,
conexiuni: 4xDN300

4205741

corp rotund DN 600,
debit volumic max. 350 m³/h,
conexiuni: 4xDN350

4207412

corp rotund DN 600,
debit volumic max. 350 m³/h,
conexiuni: 4xDN400

4207413

corp rotund DN 700,
debit volumic max. 450 m³/h,
conexiuni: 4xDN400

4207423

corp rotund DN 800,
debit volumic max. 600 m³/h,
conexiuni: 4xDN500

Bibliografie:

[1] Separator hidraulic Sinus – Brosura Tehnica disponibila la sectiunea Documentatii.

[2] Ghid Proiectare Reflex si Sinus – Manual pentru proiectanti disponibil la sectiunea Documentatii.

[3] Catalog Produse Sinus – disponibil la sectiunea Documentatii

[4] Biblioteca AutoCAD – https://www.sinusverteiler.eu/

[5] Soft alegere si dimensionare – ProSinusX-Configurator

Informatii suplimentare – sectiune Contact
